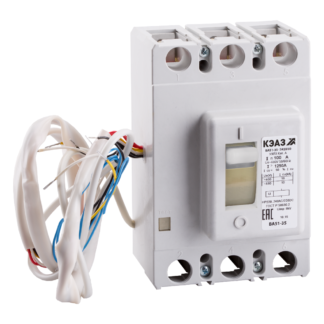

Трехполюсные автоматические выключатели КЭАЗ типа ВА 51-35 предназначены для применения в электрических цепях с напряжением 440 постоянного / 690 В переменного тока частотой 50 и 60 Гц, их защиты от токов короткого замыкания, токов перегрузки, а также для нечастых оперативных включений и отключений.

Преимущества:

• Номинальные токи выключателей до 400 А
• Широкий диапазон уставок электромагнитных расцепителей
• Отключающая способность – до 20 кА.(при 400В)
• Независимый расцепитель (НР)
• Вспомогательные контакты (ВК)
• Электромагнитный привод (ЭП)
• Кнопка тестирования механизма свободного расцепления
• Устройство запирания выключателя в положении «отключено»
• Ручной дистанционный привод для оперирования через дверь
• Комплекты зажимов, клемные крышки, межполюсные перегородки
• Комплект расширительных выводов

Особенности конструкции:

1. Применение в контактной системе экструдированных серебрографитовых контактов.
2. Монтаж вертикально или поворот вправо/влево на 900 . Подвод питания сверху и снизу.
3. Температура эксплуатации от -60 до +40°С.

Комплектация:

• Крышка клеммная (ВА51-35)
• Крепежные детали для установки автоматического выключателя (ВА51-35)
• Комплект зажимов для присоединения медных шин и проводников с кабельными
  наконечниками (ВА51-35)

Дополнительные устройства:

Независимый расцепитель
Независимый расцепитель HP обеспечивает отключение включенного автоматического выключателя при подаче на выводы катушки расцепителя напряжения постоянного или переменного тока. Независимый расцепитель вызывает расцепление в любых рабочих условиях, когда питающее напряжение остается в пределах от 70 до 110% номинального напряжения. Номинальный режим работы независимого расцепителя — кратковременный.

Вспомогательные контакты (ВК)
Вспомогательные контакты ВК предназначены для коммутации цепей управления переменного и постоянного тока. Минимальная включающая способность на переменном
токе: 5 мА при 17 В. Коммутационная износостойкость при значениях токов и напряжений равна общей износостойкости выключателя.

Расцепители нулевого (РНН) и минимального напряжения (РМН)

РНН
— обеспечивает отключение включенного автоматического выключателя без выдержки времени при напряжениях на выводах его катушки в пределах 45-10% от номинального;
— не препятствует включению автоматического выключателя при напряжении на выводах его катушки 85% от номинального и выше;
— препятствует включению автоматического выключателя при напряжении 10% от номинального и ниже.
РМН
— обеспечивает отключение включенного автоматического выключателя без выдержки времени при напряжении на выводах его катушки в пределах 70-35% от номинального;
— не препятствует включению автоматического выключателя при напряжении на выводах его катушки 85% от номинального и выше;
— препятствует включению автоматического выключателя при напряжении 35% и ниже.

Вспомогательные контакты сигнализации автоматического отключения (ВКС)
Вспомогательные контакты сигнализации автоматического отключения предназначены для индикации отключения автоматического выключателя под действием расцепителей (максимальных, НР, РМН, РНН), а также кнопки ТЕСТ. Номинальный рабочий ток до 2 А при напряжении до 400 В переменного тока частоты 50 Гц и 60 Гц и 220 В постоянного тока.

Устройство запирания
Предназначено для запирания выключателя в положении «Отключено» с целью обеспечения
безопасности людей при ремонте и обслуживании оборудования.

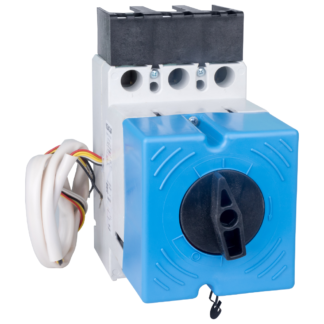

Электромагнитный привод (ЭП)

Обеспечивает включение и отключение, а также взвод механизма выключателя после его автоматического отключения при колебаниях питающего напряжения от 85 до 120% номинального значения. Конструкция допускает возможность ручного оперирования автоматическим выключателем при отсутствии напряжения в цепи привода. Привод изготавливается на номинальные напряжения 230 В и 400 В переменного тока частоты 50 Гц и 60 Гц. Мощность, потребляемая электромагнитным приводом, не превышает 1500 В∙А
