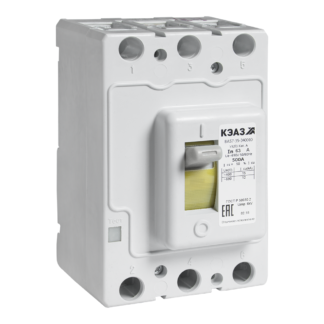

Трехполюсные автоматические выключатели КЭАЗ типа ВА57-35 предназначены для применения в электрических цепях с напряжением  400 / 690 В переменного тока частотой 50 и 60 Гц и  440В постоянного тока, их защиты от токов короткого замыкания, токов перегрузки, недопустимых снижений напряжения, а также для нечастых оперативных включений и отключений.

• Номинальные токи выключателей до 250 А
• Отключающая способность – до 40 кА
• Широкий диапазон уставок электромагнитных расцепителей
• Вспомогательные контакты (ВК) и вспомогательные контакты сигнализации (ВКС) автоматического отключения
• Независимый расцепитель (НР)
• Расцепители минимального (PMН) и нулевого напряжения (PНН)
• Электромагнитный привод (ЭП)
• Ручной дистанционный привод для оперирования через дверь
• Устройство запирания
• Выдвижное исполнение
• Заднее присоединение стационарного выключателя
• Огромный выбор комплектов зажимов и аксессуаров

Дополнительные аксессуары:

1 — автоматический выключатель;
2 — крышка клеммная;
3 — комплект зажимов;
4 — ручной дистанционный привод;
5 — панель втычная;
6 — межполюсные перегородки;
7 — пружина тарельчатая;
8 — комплект кабельных наконечников;
9 — комплект выводов расширительных.

Крышка клеммная ВА57-31 и ВА57-35
Предназначена для защиты от прикосновения к токоведущим частям.

Комплект выводов расширительных ВА57-35
Предназначены для увеличения межполюсного раcстояния.

Панель втычная для ВА57-35
Панель втычная применяется только вместе с выключателями втычного исполнения.

Межполюсные перегородки ВА57Ф31, ВА57-35 и ВА57-39
Предназначены для обеспечения более надежной изоляции между фазами. Устанавливаются потребителем самостоятельно. Могут использоваться совместно с комплектами зажимов.

Ручной дистанционный привод ВА57Ф31, ВА57-35, ВА57-39
Устройство, закрепляемое на двери распредустройства, предназначено для оперирования автоматическим выключателем через дверь. Дистанционный привод снабжен устройством для запирания в положении «Отключено».
